عند شراء وصلات لشبكة الري قد تجد على المنتج أرقامًا مثل 16 ملم، أو 16×20، أو 50×1.5، أو 63×2×63. تبدو هذه الأرقام بسيطة، لكنها لا تُقرأ جميعها بالطريقة نفسها؛ فقد يشير الرقم إلى قطر الخرطوم، أو قطر ماسورة البولي إيثيلين، أو مقاس السن الملولب، أو مقاسات أكثر من طرف في القطعة الواحدة.
الخلط بين الملليمتر والبوصة، أو بين القطر الداخلي والخارجي، أو بين السن الذكر والأنثى من أكثر أسباب شراء وصلة لا تركب على الشبكة. وقد تبدو القطعتان متقاربتين في الحجم عند النظر إليهما، لكن فرقًا صغيرًا في القطر أو نوع القلاوظ يكفي لظهور تسريب أو منع التركيب تمامًا.
لذلك لا تختَر الوصلة اعتمادًا على شكلها أو الاسم المختصر فقط. اقرأ جميع الأرقام والرموز، وحدد وظيفة كل طرف، ثم قارنها بالمواسير والمحابس والرشاشات الموجودة لديك.
ما المقصود بمقاس وصلة الري؟
مقاس وصلة الري هو القياس الذي يوضح حجم الأنبوب أو الخرطوم أو السن الذي صُمم أحد أطراف الوصلة ليتصل به. وإذا احتوت القطعة على طرفين أو ثلاثة أطراف، فقد يُكتب مقاس مستقل لكل طرف.

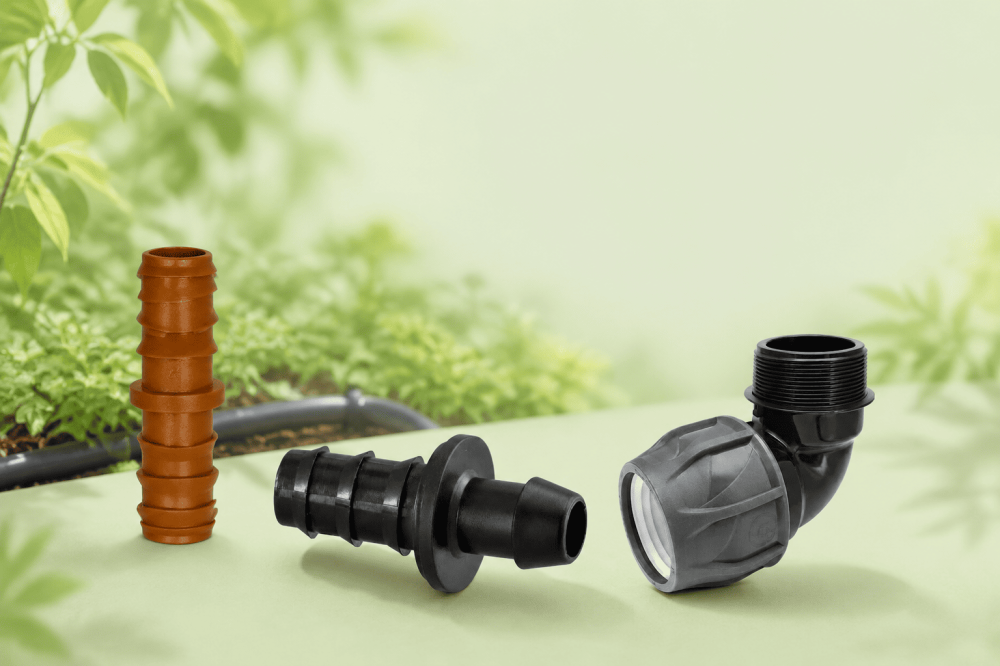

تختلف طريقة قراءة المقاس باختلاف نوع القطعة:
- الوصلة المستقيمة لها طرفان للربط.
- الكوع له طرفان مع تغيير اتجاه الخط.
- القسام أو حرف T له ثلاثة أطراف.
- البداية الملولبة تجمع غالبًا بين طرف كبس وطرف مسنن.
- المحبس قد يحتوي على طرفين متماثلين أو مختلفين.
- السدة لها طرف واحد لإغلاق نهاية الخط.
- المحول يُستخدم للانتقال بين مقاسين مختلفين.
يمكنك مراجعة تشكيلة معدات الري والزراعة المائية للتعرف على أشكال الوصلات والمحابس والنهايات المستخدمة في شبكات الري.
ما الفرق بين المقاسات بالملم والمقاسات بالبوصة؟
تُكتب مقاسات وصلات الري غالبًا بإحدى وحدتين: الملليمتر أو البوصة.
الملليمتر يُستخدم كثيرًا مع خراطيم التنقيط ومواسير البولي إيثيلين والوصلات الكبس. ومن المقاسات المتداولة 13 و16 و20 و25 و32 و50 و63 و90 و110 ملم.
أما البوصة فتظهر كثيرًا مع أطراف القلاوظ ومداخل الرشاشات والمحابس والمضخات والفلاتر. ومن أمثلتها نصف بوصة، وثلاثة أرباع البوصة، و1 بوصة، و1.5 بوصة، و2 بوصة.
البوصة الواحدة تساوي 25.4 ملم حسابيًا، لكن لا ينبغي تحويل المقاسات الاسمية تحويلًا مباشرًا ثم شراء القطعة على هذا الأساس. مقاس القلاوظ بالبوصة مقاس اسمي يخضع لنظام تصنيع محدد، وقد لا يساوي القطر الذي تقيسه بالمسطرة بصورة مباشرة.
لهذا لا تفترض أن سن 1 بوصة يساوي وصلة كبس 25 ملم، أو أن سن 2 بوصة يساوي ماسورة 50 ملم، إلا إذا كانت القطعة موصوفة صراحة بأنها تحول بين هذين المقاسين.
كيف تقرأ وصلة مكتوبًا عليها 16 ملم؟
إذا وجدت وصلة مستقيمة مكتوبًا عليها 16 ملم، فهذا يعني عادة أنها مخصصة لربط خط أو خرطوم ري متوافق مع مقاس 16 ملم.
مثلًا، تُستخدم وصلة مستقيمة 16 ملم أزود لربط خراطيم الري مقاس 16 ملم أو تمديد الخط عند توافق نوع الخرطوم وطريقة التثبيت.
لكن الرقم وحده لا يكفي. تحقق أيضًا من طريقة الربط، فقد تكون القطعة:
- كبس أو ضغط.
- مسننة تدخل داخل الخرطوم.
- ربط بصامولة.
- بداية تركب في خط أكبر.
- وصلة مخصصة لنوع محدد من أنابيب التنقيط.
إذا كان لديك خط تنقيط قطره 13 ملم، فلا تشترِ وصلة 16 ملم لمجرد أن الفرق يبدو صغيرًا؛ فالتركيب غير المتوافق قد يسبب تسريبًا أو انفصال الوصلة عند التشغيل.
ماذا يعني مقاس 16×20 في وصلة الري؟
عندما يُكتب على الوصلة 16×20، فهذا يعني أن طرفيها ليسا بالمقاس نفسه. يكون أحد الطرفين مخصصًا لمقاس 16 ملم، بينما يكون الطرف الآخر مخصصًا لمقاس 20 ملم.
هذه القطعة ليست وصلة مستقيمة عادية لمقاس واحد، بل وصلة تحويل أو تخفيض بين خطين مختلفين. ومن أمثلتها وصلة كبس 16×20 تركي، والمخصصة للربط بين طرفين متوافقين مع هذين المقاسين.
قبل شرائها اسأل نفسك:
- أي جزء من الشبكة مقاسه 16 ملم؟
- وأي جزء مقاسه 20 ملم؟
- هل كلا الطرفين يعتمدان طريقة التثبيت نفسها؟
- هل المقاسان مقاسان خارجيان للمواسير أم مقاسان اسميان لنوع آخر من الخراطيم؟
- هل تحتاج فعلًا إلى تحويل، أم إلى وصلة 16×16 أو 20×20؟
ترتيب الأرقام لا يعني دائمًا اتجاهًا إلزاميًا لتدفق الماء، لكنه يوضح اختلاف مقاسات أطراف القطعة.
ماذا يعني مقاس 50×1.5 في وصلات الري؟
هذا المثال يجمع غالبًا بين وحدتين مختلفتين:
- 50 يشير إلى طرف كبس مناسب لماسورة مقاس 50 ملم.
- 1.5 يشير إلى طرف قلاوظ مقاس 1.5 بوصة.
وبذلك تكون القطعة حلقة انتقال بين ماسورة بولي إيثيلين وطرف ملولب، مثل محبس أو فلتر أو مضخة أو قطعة توزيع متوافقة.
ينطبق الأسلوب نفسه على كوع ربط سن ذكر 50×1.5 تركي، حيث يجمع الكوع بين تغيير اتجاه الخط والانتقال من طرف مناسب لمقاس 50 ملم إلى سن ذكر مقاس 1.5 بوصة.
لا تقرأ 50×1.5 على أنه 50 ملم في 1.5 ملم. وجود رقم عشري مثل 1.5 بجانب وصف “سن ذكر” أو “سن أنثى” يكون عادة إشارة إلى مقاس بالبوصة، لكن يجب الرجوع دائمًا إلى وصف المنتج للتأكد.
كيف تقرأ مقاس 63×2؟
تُقرأ وصلة 63×2 عادة على النحو التالي:
- الطرف الأول مناسب لماسورة مقاس 63 ملم.
- الطرف الثاني سن ملولب مقاس 2 بوصة.
على سبيل المثال، توفر بداية سن ذكر 63×2 تركي نقطة انتقال من خط المياه مقاس 63 ملم إلى سن خارجي مقاس 2 بوصة.
وجود كلمة “ذكر” مهم بقدر أهمية الأرقام؛ لأن الطرف المسنن الخارجي يحتاج إلى طرف أنثى متوافق في المقاس ونوع القلاوظ.
ماذا يعني مقاس 63×2×63 في القسام؟
عندما تحتوي الوصلة على ثلاثة أرقام، فهي غالبًا قطعة بثلاثة مخارج مثل القسام أو حرف T.
في مقاس 63×2×63:
- الطرف الأول مقاسه 63 ملم.
- المخرج الأوسط سن مقاسه 2 بوصة.
- الطرف الثالث مقاسه 63 ملم.
يتيح قسام ربط سن ذكر 63×2×63 استمرار الخط الرئيسي بمقاس 63 ملم، مع إنشاء مخرج جانبي ملولب مقاس 2 بوصة عند توافق القطع الأخرى.
يفيد ترتيب الأرقام هنا في معرفة موضع كل مقاس على جسم القسام، لذلك افحص صورة القطعة ووصفها ولا تعتمد على الأرقام منفصلة عن شكل الوصلة.
ما الفرق بين السن الذكر والسن الأنثى؟
السن الذكر هو قلاوظ خارجي ظاهر على جسم القطعة، بينما السن الأنثى هو قلاوظ داخلي تدخل فيه قطعة السن الذكر.
قاعدة التوافق الأساسية هي:
- سن ذكر مع سن أنثى.
- المقاس الاسمي للطرفين يجب أن يكون متطابقًا.
- نوع القلاوظ يجب أن يكون متوافقًا.
- مادة القطعة وطريقة الإحكام يجب أن تناسب ضغط الشبكة.
مثلًا، إذا كان لديك كوع سن ذكر 2 بوصة، فأنت تحتاج إلى طرف أنثى 2 بوصة متوافق، وليس سن ذكر آخر بالمقاس نفسه. وإذا كان لديك كوع ربط أنثى 90×3 تركي، فهذا يعني أن الطرف الملولب فيه داخلي ويحتاج إلى سن ذكر متوافق مقاس 3 بوصات.
لا تحاول إجبار سن ذكر على قطعة غير مطابقة أو استخدام طبقات كثيرة من شريط العزل لتعويض فرق المقاس؛ فشريط العزل يساعد على إحكام قلاوظ متوافق، لكنه لا يحول المقاس الخطأ إلى مقاس صحيح.
هل كل قلاوظ بالمقاس نفسه يركب مع الآخر؟
ليس بالضرورة. قد يتطابق المقاس المكتوب بالبوصة، بينما يختلف نظام القلاوظ أو عدد السنون أو شكلها.
من الأنظمة التي قد تظهر في التوصيلات نظام BSP ونظام NPT، وقد توجد أنواع أخرى حسب الشركة المصنعة والاستخدام. لذلك إذا لم يوضح وصف القطعة نوع السن، من الأفضل مقارنة القطعة الحالية بالقطعة الجديدة أو سؤال البائع قبل الشراء.
تحقق من:
- هل السن مستقيم أم مخروطي؟
- ما نظام القلاوظ؟
- هل الطرف ذكر أم أنثى؟
- هل المقاس المكتوب اسمي؟
- هل القطعة تحتاج جوانًا أم شريط عزل أم طريقة إحكام أخرى؟
لا تعتمد على نجاح تركيب أول لفة أو لفتين؛ فقد يبدأ الطرف بالدخول ثم يتوقف أو يتلف السن بسبب عدم التوافق.
كيف تعرف مقاس الخرطوم الموجود لديك؟
أفضل طريقة هي قراءة المقاس المطبوع على الخرطوم أو الماسورة. ابحث عن أرقام مثل 16 mm أو 20 mm أو 25 mm، وقد تجد بجانبها سماكة الجدار أو تصنيف الضغط.
إذا اختفت الكتابة، يمكن استخدام القدمة ذات الورنية لقياس القطر الخارجي بدقة. ضع أداة القياس على أوسع نقطة من الطرف دون ضغط الخرطوم المرن.
لا يُفضّل الاعتماد على المسطرة العادية مع المقاسات المتقاربة؛ لأن فرق بضعة ملليمترات قد يغيّر الوصلة المطلوبة. كما لا تقِس محيط الخرطوم ثم تخمّن المقاس إذا كان بإمكانك أخذ جزء صغير من الخرطوم أو صورة واضحة له إلى المتجر.
انتبه إلى أن بعض خراطيم التنقيط قد تحمل قطرًا مختلفًا عن وصلات 16 ملم الشائعة. فمثلًا، لي تنقيط جي آر قطر 13 ملم يحتاج إلى وصلات متوافقة مع مقاسه، ولا يُفترض تلقائيًا أن وصلة 16 ملم تناسبه.
هل يُقاس الخرطوم من الداخل أم الخارج؟
يعتمد ذلك على نظام المنتج ونوع الوصلة. مواسير البولي إيثيلين المستخدمة مع وصلات الكبس يُشار إلى مقاسها غالبًا بالقطر الخارجي. أما بعض الخراطيم المرنة والتوصيلات الأخرى فقد تُسوّق بمقاس داخلي أو اسمي.
لهذا فإن عبارة “لدي خرطوم عرضه نحو 16 ملم” لا تكفي وحدها. يجب معرفة:
- نوع الخرطوم أو الماسورة.
- القطر الخارجي.
- القطر الداخلي عند الحاجة.
- سماكة الجدار.
- طريقة تثبيت الوصلة.
- المقاس المطبوع على المنتج.
إذا كانت الوصلة تدخل داخل الخرطوم، يصبح القطر الداخلي وطبيعة مادة الخرطوم مهمين. وإذا كانت وصلة كبس تُمسك بالماسورة من الخارج، يكون القطر الخارجي أكثر أهمية.
كيف تقرأ مقاس المحبس؟
المحبس جزء من خط المياه، لذلك يجب قراءة مقاس كل طرف فيه إضافة إلى طريقة الربط.
مثلًا، محبس 16×16 يعني عادة أن له طرفين متوافقين مع خطوط 16 ملم. ويمكن استخدام محبس كبس يد أزرق 16×16 تركي للتحكم في تدفق المياه داخل خط ري متوافق مع المقاس وطريقة التثبيت.
أما محبس 50×1.5 فقد يحتوي على طرف يناسب ماسورة 50 ملم وطرف ملولب 1.5 بوصة. لذلك لا يكفي أن تقول إنك تحتاج “محبس 50” دون تحديد الطرف الآخر.
كيف تختار السدة أو نهاية الخط؟
السدة تُستخدم لإغلاق نهاية خط الري، ويجب أن تتطابق مع مقاس الخط وطريقة الربط. إذا كان لديك خرطوم ري 16 ملم، ابحث عن نهاية أو سدة مخصصة لمقاس 16 ملم ولنظام الخرطوم نفسه.
يمكن استخدام سدة كبس 16 ملم رين بيرد لإغلاق خطوط الري المتوافقة مع مقاس 16 ملم.
أما في الشبكات التي تحتاج إلى غسيل دوري، فقد يكون محبس الغسيل أنسب من السدة الدائمة؛ لأنه يسمح بفتح نهاية الخط لطرد الرواسب ثم إغلاقها بعد التنظيف.
لماذا لا يكفي المقاس وحده لاختيار الوصلة؟
حتى عند تطابق المقاس، توجد عوامل أخرى تؤثر في سلامة التركيب:
نوع الوصلة
تحقق هل هي وصلة كبس، مسننة، ملولبة، بصامولة، أو مخصصة لخرطوم تنقيط معين.
ضغط التشغيل
قد يناسب المقاس الشبكة، لكن تصنيف ضغط القطعة لا يناسب ضغط المضخة. ابحث عن قيمة PN أو ضغط التشغيل إذا كانت مذكورة، واختر جميع مكونات الشبكة بما يتوافق مع ظروف التشغيل الفعلية.
مادة التصنيع
تختلف الوصلات البلاستيكية والمعدنية في الاستخدام وطريقة الشد ومقاومة الظروف المحيطة. كما يجب الحذر عند ربط قطعة معدنية بقطعة بلاستيكية حتى لا يؤدي الشد الزائد إلى تشقق الجزء البلاستيكي.
نوع السائل
تأكد من ملاءمة المادة للمياه أو المحاليل التي ستعمل داخل الشبكة، ولا تستخدم وصلة لمجرد توافق مقاسها إذا لم تكن مخصصة لطبيعة الاستخدام.
القطر الداخلي بعد التركيب
بعض المحولات أو الوصلات الصغيرة قد تسبب تضييقًا في مجرى المياه. كثرة التضييقات والأكواع يمكن أن تزيد فاقد الضغط، خاصة في الخطوط الطويلة.
خطوات عملية قبل شراء وصلات الري
ارسم شبكة الري
ارسم خط المياه الرئيسي والتفرعات والمحابس والرشاشات أو خطوط التنقيط. ضع مقاس كل خط بجانبه.
سجّل مقاس كل طرف
لا تسجل اسم القطعة فقط. اكتب مثلًا: ماسورة 50 ملم إلى محبس أنثى 1.5 بوصة، أو خرطوم 16 ملم إلى خرطوم 20 ملم.
حدّد نوع الربط
اكتب بجانب كل طرف: كبس، سن ذكر، سن أنثى، أو مسنن داخلي للخرطوم.
افحص ضغط الشبكة
راجع ضغط المضخة أو مصدر المياه وتصنيف تحمل المواسير والوصلات.
صوّر البيانات المطبوعة
التقط صورة واضحة للمقاس والرموز المطبوعة على الماسورة أو القطعة القديمة، وصورة أمامية لطرف التوصيل.
قِس القطعة بأداة دقيقة
استخدم القدمة ذات الورنية عند غياب البيانات، خاصة مع المقاسات المتقاربة.
اشترِ عينة عند تجهيز شبكة كبيرة
إذا كنت ستشتري عددًا كبيرًا من الوصلات، اختبر قطعة واحدة على الخط الموجود قبل طلب الكمية الكاملة.
أخطاء شائعة عند قراءة مقاسات وصلات الري
- اعتبار جميع الأرقام مكتوبة بالملليمتر.
- تحويل البوصة إلى ملليمتر حسابيًا واختيار وصلة اعتمادًا على الناتج فقط.
- تجاهل كلمة ذكر أو أنثى.
- شراء وصلة 16 ملم لخط قطره 13 ملم.
- قراءة 16×20 على أنها مقاس واحد.
- عدم التمييز بين قطر الماسورة ومقاس السن.
- قياس الخرطوم وهو مضغوط أو مشوه.
- الاعتماد على لون الوصلة لتحديد المقاس.
- افتراض أن القطعتين من شركتين مختلفتين متوافقتان تلقائيًا.
- استخدام شريط العزل لتعويض اختلاف المقاس.
- تجاهل تصنيف ضغط الوصلة.
- شراء رشاش أكبر دون التأكد من مقاس المدخل والتدفق المطلوب.
- شد الوصلات البلاستيكية بقوة زائدة.
- تركيب محول في نهاية خط صغير وتوقع الحصول على تدفق خط أكبر.
إذا كنت ما زلت في مرحلة تصميم الشبكة، فراجع أيضًا دليل أخطاء تركيب الري بالتنقيط التي تسبب ضعف وصول الماء، لأن المقاس الصحيح وحده لا يمنع ضعف الري إذا كان تصميم الخطوط أو الضغط أو عدد النقاطات غير مناسب.
قائمة فحص سريعة قبل إتمام الطلب
قبل إضافة وصلة الري إلى السلة، تأكد من الآتي:
- مقاس الطرف الأول.
- مقاس الطرف الثاني.
- مقاس الطرف الثالث إذا كانت القطعة قسامًا.
- وحدة كل مقاس: ملم أم بوصة.
- نوع كل طرف: كبس أم قلاوظ.
- السن ذكر أم أنثى.
- توافق نظام القلاوظ.
- قطر الخرطوم أو الماسورة الفعلي.
- توافق الوصلة مع ضغط التشغيل.
- وظيفة القطعة: تمديد، تحويل، تغيير اتجاه، تقسيم، تحكم أو إغلاق.
- عدد القطع المطلوبة.
- الحاجة إلى جوان أو شريط عزل أو أداة تركيب.
أسئلة شائعة عن مقاسات وصلات الري
ماذا يعني مقاس 16 ملم في وصلات الري؟
يعني عادة أن الوصلة مصممة لخط ري أو خرطوم متوافق مع مقاس 16 ملم، لكن يجب أيضًا التأكد من نوع الخرطوم وطريقة تثبيت الوصلة.
ماذا يعني مقاس 16×20؟
يعني أن القطعة تربط بين طرف مقاسه 16 ملم وطرف آخر مقاسه 20 ملم، وتستخدم للتحويل بين مقاسين مختلفين.
ماذا يعني 50×1.5 في وصلة الري؟
يعني غالبًا طرفًا مناسبًا لماسورة 50 ملم وطرف قلاوظ مقاس 1.5 بوصة، مع ضرورة مراجعة وصف القطعة لتحديد نوع السن.
هل 1 بوصة تساوي وصلة 25 ملم؟
ليس بالضرورة. رغم أن البوصة تساوي 25.4 ملم حسابيًا، فإن مقاسات القلاوظ اسمية ولا يجوز اختيار الوصلة بتحويل الرقم حسابيًا فقط.
كيف أعرف إن كانت الوصلة ذكرًا أم أنثى؟
السن الذكر يكون خارجيًا وبارزًا، بينما السن الأنثى يكون داخليًا داخل فتحة القطعة.
هل يمكن ربط سن ذكر بسن ذكر؟
ليس مباشرة. تحتاج عادة إلى قطعة وسيطة أنثى من الجانبين، مع تطابق المقاس ونوع القلاوظ.
هل وصلة 16 ملم تناسب لي تنقيط 13 ملم؟
لا يُفترض ذلك. يجب استخدام وصلة مصممة للمقاس الفعلي للخط، لأن عدم التوافق قد يؤدي إلى التسريب أو انفصال الوصلة.
هل أقيس الخرطوم من الداخل أم الخارج؟
يعتمد على نوع الخرطوم ونظام الوصلة. مواسير البولي إيثيلين مع وصلات الكبس تُحدد غالبًا بالقطر الخارجي، بينما قد تعتمد بعض الخراطيم على القطر الداخلي أو المقاس الاسمي.
ما أفضل أداة لقياس وصلة الري؟
القدمة ذات الورنية أكثر دقة من المسطرة، خصوصًا عند التمييز بين المقاسات المتقاربة.
هل لون الوصلة يدل على مقاسها؟
لا توجد قاعدة عامة تسمح بتحديد المقاس من اللون وحده. اقرأ البيانات المطبوعة أو قِس القطعة.
هل يمكن استخدام محول لتوصيل أي مقاسين؟
يمكن استخدام المحول المناسب إذا تطابقت مقاسات الأطراف وأنواع الربط وضغط التشغيل، لكن المحول لا يعالج ضعف تدفق الخط الأصغر.
هل زيادة مقاس الوصلة تزيد ضغط الماء؟
لا. تركيب وصلة أكبر لا يرفع الضغط تلقائيًا، وقد يظل التدفق محدودًا بمقاس الخط السابق أو قدرة المضخة أو الفلتر.
ماذا يعني PN على وصلة الري؟
يشير عادة إلى تصنيف الضغط الاسمي للقطعة. يجب اختيار وصلة بتصنيف يناسب ضغط الشبكة وظروف التشغيل وفق بيانات الشركة المصنعة.
هل يحتاج القلاوظ إلى شريط عزل؟
قد يحتاج بعض القلاوظ إلى شريط عزل مناسب، بينما تعتمد توصيلات أخرى على جوان أو حلقة إحكام. اتبع طريقة التركيب الخاصة بالقطعة ولا تضع الشريط على وصلات الكبس.
لماذا تتسرب الوصلة رغم تطابق المقاس؟
قد يكون السبب تلف الجوان، أو عدم استقامة القطع، أو ضعف إدخال الماسورة، أو اختلاف نظام القلاوظ، أو الشد الزائد، أو وجود خدش وأوساخ عند نقطة الإحكام.
هل الوصلة الأكبر أفضل لشبكة الري؟
ليست أفضل تلقائيًا. المقاس الأفضل هو المتوافق مع تصميم الشبكة والتدفق والضغط والمواسير الموجودة.
الخلاصة
قراءة مقاسات وصلات الري تبدأ بتحديد وحدة القياس ووظيفة كل رقم. المقاس 16 ملم يشير عادة إلى خط متوافق مع 16 ملم، بينما 16×20 يعني طرفين مختلفين. أما 50×1.5 أو 63×2 فيجمع غالبًا بين مقاس ماسورة بالملليمتر ومقاس قلاوظ بالبوصة، في حين يوضح المقاس 63×2×63 أطراف قسام ثلاثي.
بعد قراءة الأرقام، تحقق من نوع الربط والسن الذكر أو الأنثى ونظام القلاوظ وضغط التشغيل. وإذا كانت بيانات الخط غير واضحة، قِس القطر بأداة دقيقة وخذ صورة للقطعة القديمة قبل الطلب. بهذه الخطوات تقل احتمالية شراء وصلة غير متوافقة، ويصبح تركيب شبكة الري أكثر تنظيمًا وأقل عرضة للتسريب وضعف التدفق.
